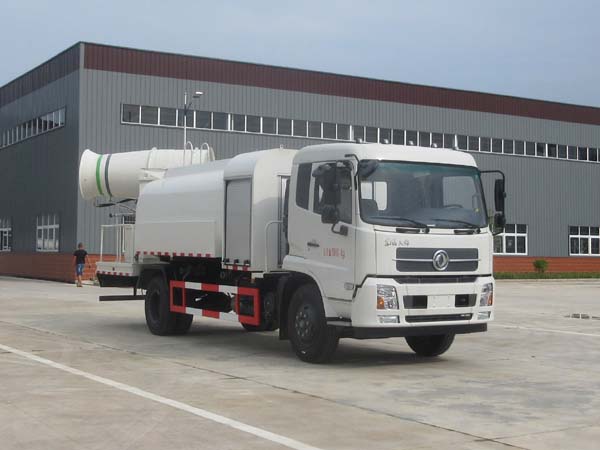

東風天錦多功能抑塵車
作者：解放油罐車 來源：油罐車廠家 日期：2017/4/27 10:01:05 人氣： 標簽：東風天錦多功能抑塵車久鼎風牌JDA5161TDYDF5型多功能抑塵車
（一）東風天錦多功能抑塵車技術參數：
【主要技術參數】
產品商標
久鼎風牌
公告批次
288
產品名稱
JDA5161TDYDF5型多功能抑塵車
產品號
ZMFJX59901N
總質量(Kg)
15800
罐體容積(m3)
額定載質量(Kg)
5005
外形尺寸(mm)
8950,9180×2500×3800
整備質量(Kg)
10600
貨廂尺寸(mm)
××
額定載客(人)
準拖掛車總質量(Kg)
駕駛室準乘人數(人)
3
載質量利用系數
接近角/離去角(°)
20/12
前懸/后懸(mm)
1430/2820,1430/2750
軸數
2
軸距(mm)
3800,4200,4500,4700,5000
軸荷(Kg)
5800/10000
最高車速(Km/h)
98
其它
1.隨底盤選裝駕駛室前臉擾流罩.選裝前霧燈.選裝臥鋪側窗裝飾板。選裝上裝半包形式,選裝后部風機樣式,選裝上裝前部欄桿,選裝圍裙式側防護。上裝顏色及圖案可變化。2.整車長/軸距/ 后懸(mm)對應關系:8950/4700/2820,9180/5000/2750。側、后防護裝置材料材質:Q235, 連接方式焊接加螺栓連接,后部防護裝置斷面尺寸(寬×高)50×100(mm),后部防護離地高度:450mm。ABS型號:3631010-C2000,4460046440;生產廠家:東科克諾爾商用車制動系統(十堰)有限公司,威伯科汽車控制系統(中國)有限公司。
【底盤技術參數】
底盤型號
DFL1160BX1V
底盤名稱
載貨汽車底盤（二類）
商標名稱
東風牌
生產企業
東風商用車有限公司
外形尺寸(mm)
7090,7490,7790,8290,8790×2370,2460×2760,2840
輪胎數
6
接近角/離去角(°)
20/18
輪胎規格
9.00-20,9.00R20,10.00-20,10.00R20,10R22.5,275/80R22.5,275/70R22.5,295/80R22.5
鋼板彈簧片數
7/9+6,8/10+8
前輪距(mm)
1880,1900,1920
燃料種類
柴油
后輪距(mm)
1800,1860,1820
排放標準
GB3847-2005,GB17691-2005國V
發動機型號
發動機生產企業
排量(ml)
功率(Kw)
ISB180 50
東風康明斯發動機有限公司
5900
132

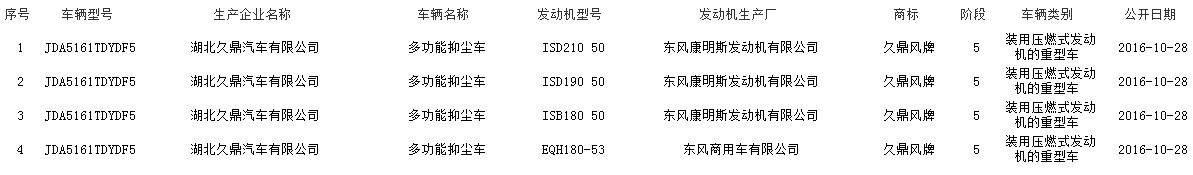

（二）東風天錦多功能抑塵車車輛環保：
（三）東風天錦多功能抑塵車底盤配置：
采用東風天錦底盤制作，4X2驅動，國五排放標準，康明斯180馬力發動機，發動機型號為ISB180 50，東風6檔變速箱，軸距為4700MM，9.00鋼絲胎，4.5噸前橋，9噸后橋。
（四）東風天錦多功能抑塵車整車技術參數：1、底盤及其他技術參數產品型號JDA5161TDYDF5型多功能抑塵車底盤型號DFL1160BX1V底盤生產廠東風汽車公司整車外形尺寸（長×寬×高）mm9180×2500×3800發動機型號ISD180 50發動機生產廠東風康明斯發動機有限公司額定功率kW 155軸距mm5000接近角/離去角°20/18最高車速 km/h98最大總質量kg15800額定載質量kg5005驅動形式4X2輪距（前/后）mm1920/1820最大爬坡度 ﹪30最小離地間隙mm整備質量kg10600輪胎型號10.00R20 6+1專用參數：罐體有效容積 （m3）10藥泵流量：100-160L/min工作壓力：2.0-3.5Mpa水霧顆粒：50-200um水平射程(靜風狀態)：60-70m仰俯角度：-10°～45°（遙控）旋轉角度： 320°（遙控）防護等級：IP55控制方式：遙控/手動配套動力：80KW柴油發電機組ABS型號/廠家3631010-C2000/東風電子科技股份有限公司制動系統公司緩速器或其他輔助制動裝置型號/廠家與公告備案型號/廠家一致整車質量及性能應符合相關標準，安全性能符合GB7258標準。2、罐體總成：序號內容1、采用矩圓形罐體；罐體外形設計保證整車協調。2、封頭采用5mm的鋼板，筒體采用4mm厚的鋼板， 鋼板厚度負偏差應符合相應國家標準。3、罐內設1個防波板，鋼板厚度3mm，防波板與罐體連接應牢固。4、罐體上部裝設1個帶呼吸罐口，直徑為Φ500 mm，便于人員進入罐內清理污垢；罐口加裝密封圈。5、管路系統中，主管路采用無縫鋼管，灑水管路為2”無縫鋼管，灑水管路閥門采用不銹鋼材料，其它閥門采用鋁合金材料，前噴和后灑均可自動操控。管路所有閥門的質量均要保證。具有可靠耐用、密封性好，操作靈活。泵進口加裝過濾器。6、10米消防水帶配接頭泵出口管路上安裝自流閥和消防接口閥（接口密封墊圈應進行加強處理）、精度等級不低于1.6級的壓力表；罐體單側前加裝自流排水口，帶閥門和消防接口，兩側面各增加一個加水管口帶閥門和消防接口，后平臺向上的管路上加裝球閥、接頭（連接消防卷盤用）.7、車輛后部加裝霧炮平臺，平臺上安裝高壓水炮，高壓炮豎管采用U型螺栓固定，防止噴水時產生沖力，罐體后部加裝上下扶梯，罐體頂部圍板形式。保證人員在罐頂作業時的安全。8、罐體與罐座應加裝襯板，所有焊縫應均勻，外部焊縫均為滿焊，采用斷焊的要保證斷焊長度和間距一致。9、U型連通密封式水位計安裝于罐體后封頭上合適位置，保證上下連接口密封可靠。液位計固定應牢固。罐體前封頭下部加裝低液位報警裝置。10、應采用等離子切割或剪板手段下料，不允采用火焰切割下料板料，否則將毛邊打磨光滑。焊接后對焊縫及熱影響區產生的飛濺進行打磨處理。11、罐內應噴砂除銹后等級檢驗合格進行防腐處理。罐外部噴雙組分灰色底漆，罐座及其以下部件噴黑漆（包括后平臺下部、泥瓦等），不得漏噴漆。（五）東風天錦多功能抑塵車性能特點：該車輛結構緊湊、布局合理、部件做工精細、產品配置完善、操作性能好，采用橢圓形或者方圓形結構的水罐，全部采用鍍鋅管道，管道上有壓力表，方便操作人員隨時掌握泵的運轉情況。駕駛室和罐體中間有量管，使水罐內的水量一目了然。罐體尾部有操作平臺，平臺有安全防護欄保障操作人員的安全，平臺上有爬梯方便操作人員上下車觀察罐體內的情況。1.功力強、射程遠、穿透力強、霧粒附著力強、覆蓋范圍廣、可以實現精量噴霧。2.工作效率高、噴霧速度快;對容易引起塵埃的堆場噴水除塵時，噴出的霧粒細小、與飄起的塵埃接觸時，形成一種潮濕霧狀體，能快速將塵埃抑制降沉，霧量沉降率可達95%。3.二次霧化技術，采用了一種特定的起渦輪風助裝置改變風向使之與霧粒的流動方向形成一個夾角，促進水霧化充分。4.當霧滴從噴嘴中噴出后在噴霧區域被高速高壓氣流進一步破碎，并使霧滴的速度逐漸增加，提高了霧化程度，霧化一般可達到約50-150um直徑大小的霧滴。 配套動力靈活，既可用三相380V的市電，也可配套柴油發電機組供電。5.可固定安裝在混凝土澆筑的平臺上，也可配套柴油發電機組供電安裝在運輸車輛上;操作靈活，使用安全可靠，遙控和人工控制操作，可隨意控制調節水平旋轉噴霧角度。6.耗水量相比其它抑塵噴灑設備可節約70%～80%(噴槍、灑水機車)，且水霧覆蓋粉塵面積遠遠大于其它抑塵噴灑設備。（六）東風天錦多功能抑塵車產品圖片：
