飛機加油車使用說明書

飛機加油車廠家直銷電話：159-7276-7978

（一）飛機加油車廠家簡介：

前言

感謝您購買使用隨州市力神專用車有限公司生產的飛機加油車，公司成立于2002年，是國家發改委公告內專用汽車生產企業，注冊商標為“醒獅”牌，車型代碼為“SLS”，公司主導產品為飛機加油車、運油車、化工液體運輸車、粉粒物料運輸車、油田下灰車、散裝糧食運輸車、灑水車等罐式專用車系列。是隨州市汽車行業協會理事單位，并于2004年通過IS090001質量體系認證及國家認監委“3C”認證，是湖北省內首家獲得 “全國危險化學品包裝物，容器生產許可證“（編號：XK12-001-00047）的生產企業。

本說明書主要針對我公司生產的飛機加油車系列的外觀圖、工作原理及結構簡介、操作規程、故障及排除方法、維護保養等進行描述，以方便您在使用過程中處理相關問題。

本系列車型底盤部分的技術特性和使用保養要求詳見載貨汽車底盤使用說明書。

我公司生產的各類產品會不斷進行設計更新和改進，由于設計更新和改進等原因造成產品結構和參數更改的，恕不另行通知。

廠址：湖北省隨州市解放路西端348號

郵編：441300

傳真：0722-7609976

服務熱線：15972767978戈元甲

（二）飛機加油車外觀照片

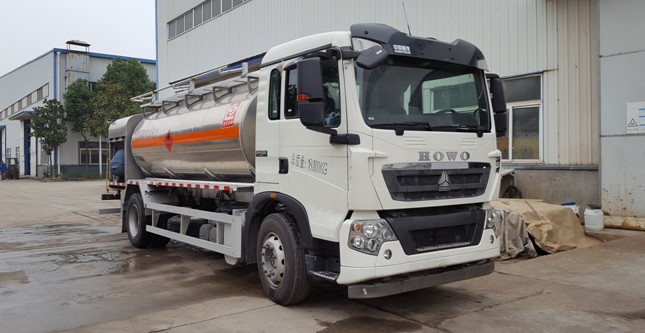

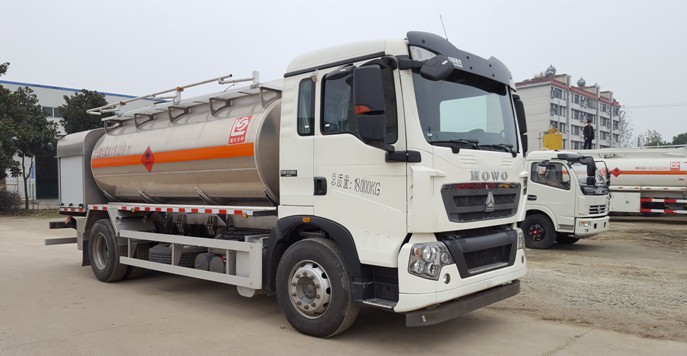

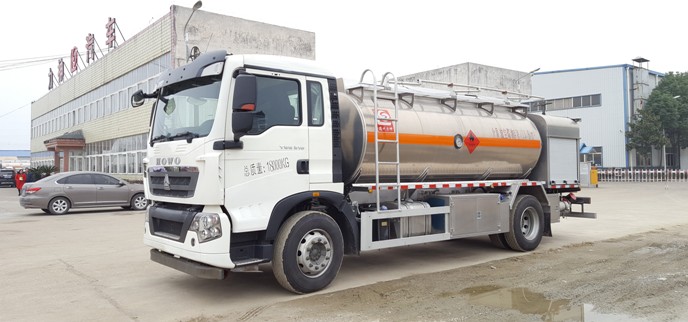

一、醒獅牌系列罐式飛機加油車外觀照片

飛機加油車圖片

二、結構簡介

1、汽車底盤

此系列罐式車主要采用重汽型二類載貨汽車底盤改裝而成，其結構詳見所附《汽車底盤使用說明書》。

2、罐體

油罐結構為方圓柱形等，筒體總成采用不銹鋼304板材卷制拼焊而成、封頭為水壓弧形結構

3、罐口組件

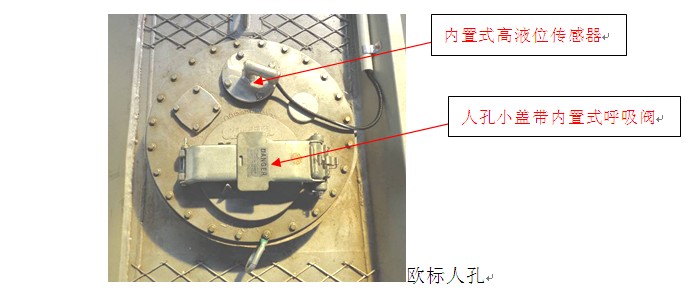

歐標人孔

飛機加油車圖片

罐頂裝歐標人孔，大蓋由螺栓緊固在罐口頸板上，由一個壓板和一個耳板將小蓋與大蓋連接在一起�？凵闲∩w壓板，可使小蓋壓緊，扳起壓板后小蓋則可打開，小蓋上側安裝有內置呼吸閥；大蓋上裝有高液位傳感器，往罐內裝油達到預定高液面時，高液位傳感器會給油庫終端傳送信號從而關閉進油閥門。

為了保證加、運油車在工作過程中，罐內壓力與大氣壓力平衡，在人孔大蓋上安裝了呼吸閥，當罐內油料受熱膨脹或當用油泵向罐內加油時，罐內油面上升，壓力增大，當罐內壓力高于外界壓8KPa時，呼吸閥上閥片開啟；當用油泵向外排油或油料受冷收縮時油面下降，壓力降低，當罐內壓力低于外界壓力3KPa時，呼吸閥下閥片開啟；從而保證罐體的安全。

4、取力器

采用與底盤變速箱同型號的取力器，其操作功能見取力器使用說明書。

5、油泵

本車裝備全鋁臥式齒輪油泵，其性能見油泵使用說明書。

6、輸油膠管

送油膠管兩端裝有快速接頭、直接對接，拆裝迅速、方便、密封可靠。送油膠管總成經導電檢驗，使用安全可靠。

7、導靜電裝置

（1）、拖地帶

裝于油車后部罐腳上，需經常保持與地面接觸，當托地帶拖地時間過長而磨損時需及時調整托地帶上的螺栓放長托地帶，使其有效接地，如托地帶因長時間使用、大量磨損而導致完全伸開后無法有效接地，則需要更換托地帶。其功用是隨時將油車行駛中由于油料的沖擊、晃動產生的靜電或加油機、發電機工作中產生的靜電導入地內，從而防止因靜電所引起的火災事故。

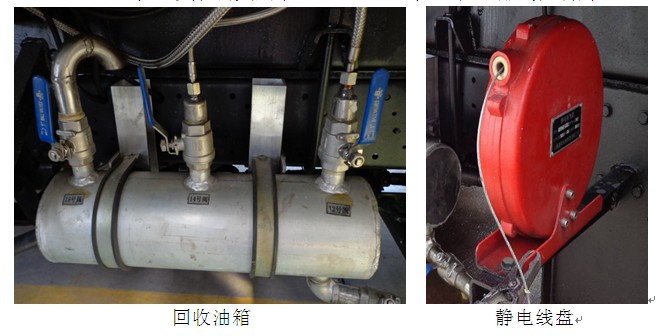

（2）、靜電線盤

固定在車架上，當給油車加油或排放油時，必須將靜電線盤接地，把加油或放油時油料運動磨擦產生的靜電導入地內，從而防止因靜電短路所引起的火災事故。

8、本車專用配置

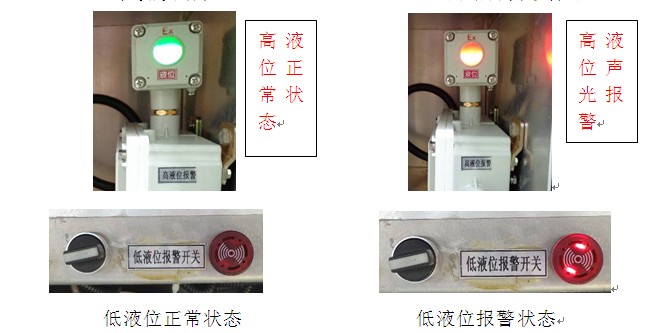

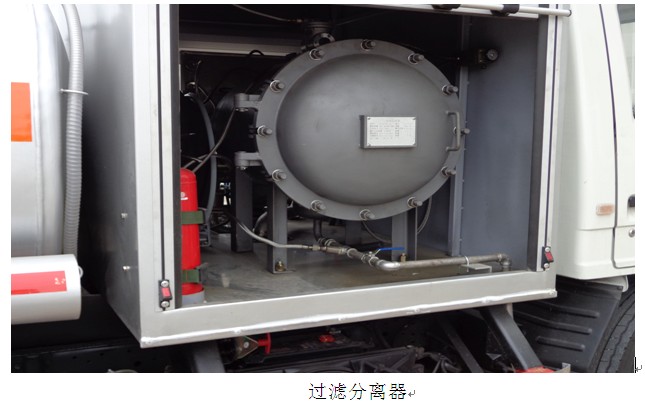

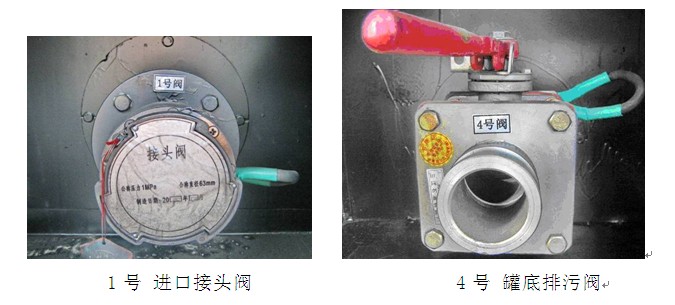

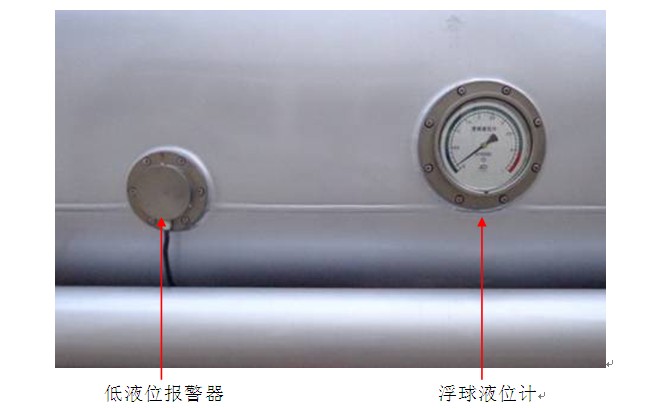

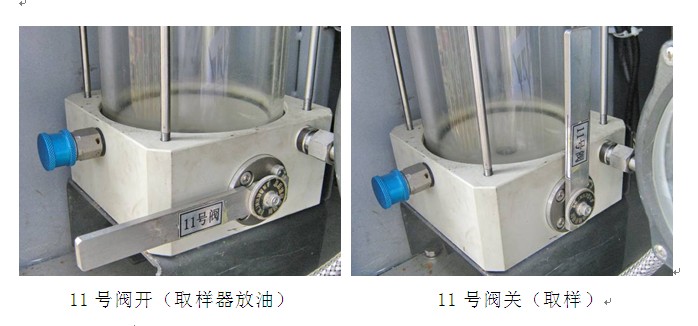

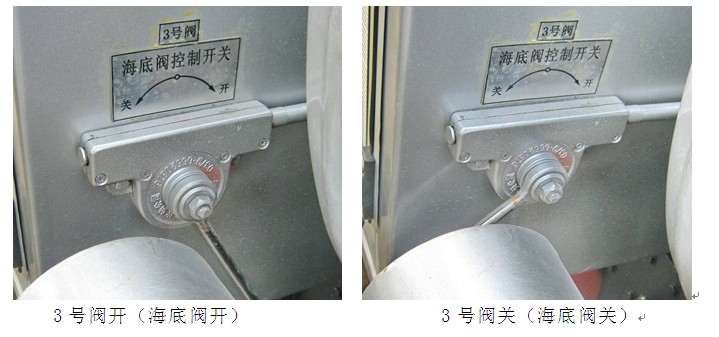

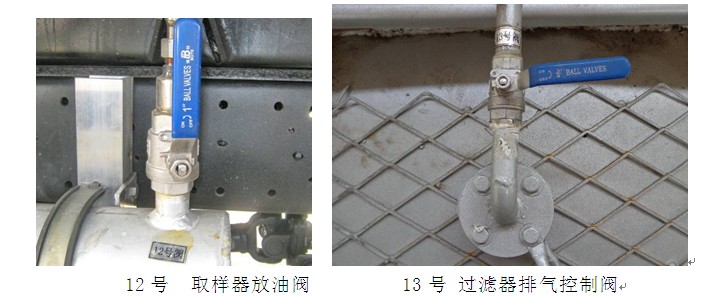

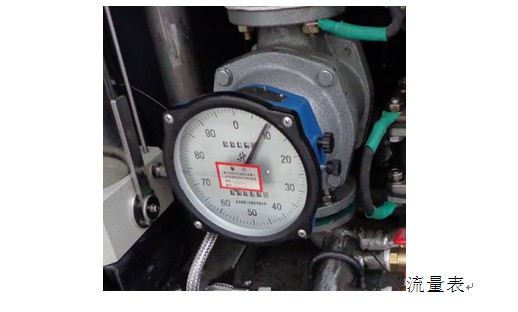

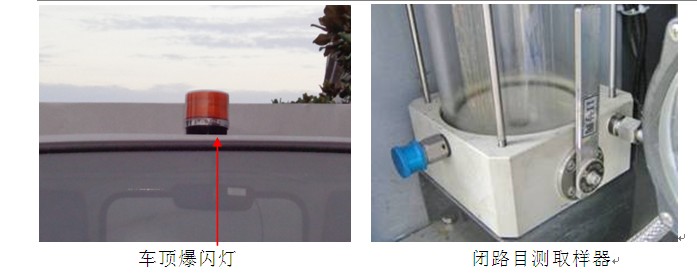

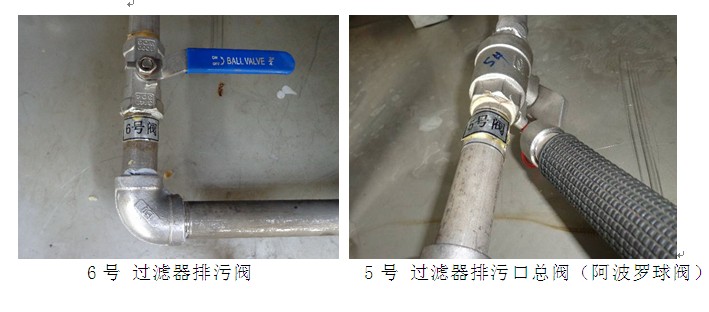

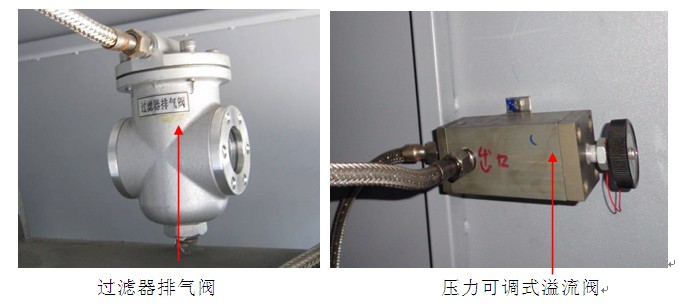

本車裝備有：閉路目測取樣器、過濾器（帶自動排氣閥、壓差計）、低液位控制閥（帶報警器）、高液位報警器、不銹鋼浮球液位計、裝備有泵轉速傳感器、車頂爆閃燈等，見以下照片：

飛機加油車圖片
